Для того чтобы начать строительство дома вы должны перенести его проект на участок, т.е. произвести так называемую разбивку дома.
Разбивка должна выполняться очень точно и с большой тщательностью. Вероятно это одно из наиболее важных операций, т.к. неточная разбивка может привести к отклонениям в углах дома от прямого угла.
Даже если маленькие отклонения незаметны на глаз, однако это скажется при настиле полов. Придется при настиле использовать косые доски. Или при установке перекрытий придется подгонять балки. Если вы приобрели готовые крупномерные детали, дома изготовленные на заводе вы должны быть внимательны вдвойне.
Чтобы приступить к разбивке вам понадобятся геодезические инструменты для измерения углов – теодолит, мерная лента, вешки. Если вам нужна разбивка дома, который вы встраиваете между домами по улице можно обойтись веревочным треугольником со сторонами 3, 4 и 5 м. (теорему Пифагора помните?). Этого вполне достаточно для получения надежного результата.
Как сделать такой треугольник?
На крепком шпагате через 3, 4 и 5 м. делаете узлы и продеваете в них гвозди. Потом соединяете первый и последний узел. Между короткими сторонами должен получиться прямой угол.
Как же производят разбивку?

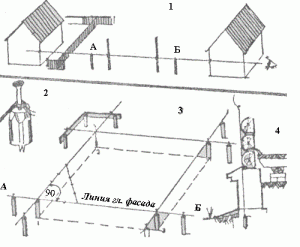

Сначала определяем сторону фасада. Для этого отмеряем расстояние от красной линии улицы, или провесив фасад относительно соседних домов. Для этого берем вешки и шнур, натягиваем по линии уличного фасада и привязываем к гвоздям, прибитым к кольям. Здесь следует иметь в виду, что колья прибиваются за пределами линий дома. Это делается, для того чтобы не повредить их при выкопке траншей для фундамента.
По этой линии нужно отметить первый угол дома. Получится точка, где вбивается кол. Эта точка будет вершиной нашего веревочного треугольника. Сторона равная 3 м идет вдоль линии фасада. Сторона в 4 м идет вдоль линии идущей внутрь участка и являющейся боковой. По этой стороне также вбиваем кол и натягиваем шпагат. От первой точки отмеряем две стороны дома – уличный и боковой фасады. В результате получаем еще две точки, куда вбиваем колья и натягиваем на них шпагат. Получили три угла четырехугольного плана дома.
Последнюю четвертую точку можно найти с помощью веревочного треугольника, приложив ко второй точке его вершину. Либо с помощью насечек отмерив на шпагате две стороны дома (циркуль помните?).
Как проверить правильно ли вы сделали разбивку?
Проведите диагонали. Они должны быть равны. Следует отметить, что высота кольев также играет роль, если участок неровный. Поэтому их высоты должны быть на одном уровне.
Колья, которые вы забили на углах дома, при земляных работах нужно передвинуть на 2-3 м за пределы дома и забить.
Шнур, натянутый при разбивке можно использовать и для расчета необходимой ширины траншеи для фундамента и размера цоколя. Делается это при помощи отвеса. Внутрь дома от шнура берем 50 см и за пределы 10 см. Только так стены попадут точно на середину фундамента и цоколя. Если вы отсчитаете равное расстояние по обе стороны шнура – стены окажутся за пределами уличного фасада.
Остальные пристройки (крыльцо, терраса, веранда) рассчитываются относительно основного контура дома.
Вот основные работы, которые вы должны произвести для разбивки дома. Хотя в них нет ничего сложного, однако, как было сказано выше расчеты и работы должны проводиться очень тщательно.
